![](uploadfile/442a8fccc672400ca50e141d54ae35ac.png)

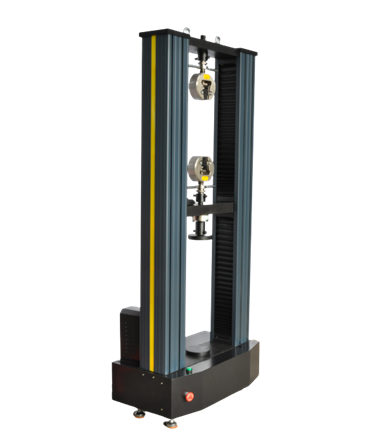

本试验机可对金属、非金属及复合材料进行力学性能测试和分析研究,可进行各种绝缘材料的拉伸、压缩、弯曲、剪切等项目的检测,符合国标GB/T 228-2021等各类标准。可得到试验力、弹性模量、屈服强度等所要求的试验数据。
广泛用于航天航空、石油化工、机械制造、车辆制造、电线电缆、纺织纤维、塑料橡胶、陶瓷建材、食品、医药包装、金属材料及制品等行业。
1、本试验机是由加载系统,传动系统,数据采集、处理、控制、显示系统等组成。该机采用立式结构,配有嵌入式高性能单片机控制器,LCD液晶显示屏,全中文显示及操作界面,信息显示直观、易读,界面操作按键丰富,使用户更简单地使用和维护,完全根据习惯性的提示界面操作,完成系统参数设置。采用全数字交流伺服电机和精密减速传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
2、整机采用全数字数据采集处理系统及LCD液晶显示系统,通过计算机控制、采集、分析和处理试验数据,绘制应力-应变、力-时间、应力-位移等曲线,并可打印试验报告,控制器在试验阶段可以高速采样数据,试验过程中能动态实时显示曲线;软件能计算处理标准规定的扭转性能:弹性模量、屈服强度、抗拉强度等力学数据。
依据标准
GB/T 16491-2008《电子式万能试验机》;
GB/T 2611-2007《试验机通用技术要求》;
JB/T 7406.1-1994《试验机术语材料试验机》;
JJG 139-2014《拉力、压力和万能材料试验机》;
ASTM A370钢制品力学性能试验的标准试验方法和定义,
JB/T 6147-2007《试验机包装、包装标志、储运技术要求》;
GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》;
GB/T 16825.1-2008《静力单轴试验机的检验 第1部分:拉力和(或)压力试验机测力系统的检验与校准》。
![](uploadfile/eeeb7c16f3584623b88c2c44de582b33.png)
设备结构
1、主机:采用立式结构,主要受力零部件采用整体加厚钢板,钢板选用优质碳素结构钢,其它主要部件均选用相同钢材,需要时则进行相应热处理,确保设备的整机刚性达到长期使用的要求,减少维修带来的各种影响。
2、动力系统:采用全数字交流伺服控制电机和驱动器作为动力输出,伺服系统具有控制精度高和响应频率高的特点,可保证传动系统效率高,噪音低,传动平稳,且加载均匀、稳定。
3、传动系统:采用精密同步带减速传动,保证传动的均匀、稳定及传动高效和精度;采用原装进口高强度无间隙精密滚珠丝杠,提高了传动效率和位移、速度精度。满足调整空间内任意调节,过程高速且噪音低。
4、测量系统:采用高精度、高稳定性的负荷传感器,保证全程分辨率不变,线性良好,重复性可靠;可根据需要配备多个负荷传感器,实现多范围的试验力测量;
5、闭环测量控制系统:采用全数字闭环控制系统,配合计算机软件,通过LCD液晶显示系统,同步显示并进行数据处理,试验结束后可通过图形处理模块对曲线进行放大、缩小观察,数据再分析、编辑,产品性能达到国际先进水平。
6、设备具有多种过载保护、限位保护等安全措施,保证设备的安全使用。
软件介绍
1、电子万能试验机专用软件,Windows操作平台;
2、全中文人机对话用户界面,操作方便;
3、试验数据和特性曲线,随着试验进程实时动态显示;
4、同组试验特性曲线可迭加、再现、比较;
5、试验曲线可局部放大,任意存取,分段分析;
6、具有负载量程全程不分档功能;
7、全自动试验程序控制,材料性能指标分析、报表打印和数据库管理;
8、可按照用户制定的格式打印报表;
9、采用人机交互方式分析计算被试材料的机械性能指标,可自动计算最大试验力、弹性模量、屈服强度、抗拉强度、延伸率、非比例伸长应力等,也可人工干预分析过程,提高分析的准确度;
10、试验数据采用数据库管理方式,自动保存所有试验数据和曲线,可按用户要求格式打印试验报告;
主要参数
1、最大负荷(KN):10 20 30 40 50
2、试验机级别:1 级
3、试验空间:双空间
4、空间分布:上部拉伸
下部压缩
5、试验力测量范围:0.4%-100%FS
6、试验力示值相对误差:±1%以内
7、试验力分辨力:1/300000FS
8、位移分辨力:0.05μm
9、位移示值相对误差:±1%以内
10、试验空间最大宽度:400mm
11、最大拉伸空间:750mm
12、最大压缩空间:1000mm
13、横梁移动速度调节范围:0.01~500 mm/min
14、横梁移动速度相对误差:±1%以内
15、压盘:φ100mm
16、安全保护:力过载保护,位移限位保护等
17、电源: AC 220V±10%、50Hz
18、总功率:1.5KW
19、外形尺寸:730*420*1800mm
20、重量:约180KG
